Description

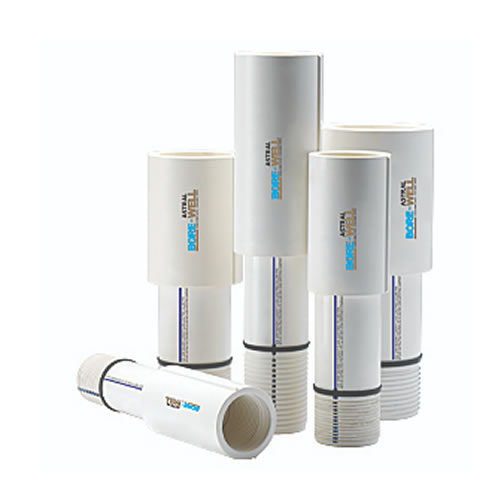

Fabricación de tubos en u-PVC
- Los tubos para columna de agua son fabricados con u-PVC.
- El u-PVC es un polímero termoplástico de la familia de los policloruros de vinilo (PVC’S).
- En el proceso de fabricación se eliminan componentes como plastificantes, lubricantes o estabilizadores, obteniéndose así una resina mucho mas pura de ploricloruro de vinilo.
Principales ventajas de los tubos en u-PVC
Los tubos de u-PVC frente a mangueras flexibles o tubos metálicos embriados, ofrecen las siguientes ventajas:
- El u-PVC no se oxida, por lo que posee una vida larga.
- Fácil de montar, su ligereza y sus accesorios roscados, hacen que la instalación sea mucho más rápida y se necesite una grúa de menor tonelaje.
- Alta resistencia a la presión y a la tracción.
- El u-PVC no sufre proceso de electrólisis por aguas salinas.
- El u-PVC no reacciona con ácidos ni sustancias alcalinas en el agua.
- El u-PVC no transmite ningún olor, sabor o color al agua.
- El acabado interior totalmente liso disminuye notablemente las perdidas de fricción de la columna, lo que repercute en el consumo de la bomba.
- El precio del tubo u-PVC es menor que el de las tuberías metálicas.
Características de los tubos en u-PVC
Los tubos se unen entre si con una unión roscada de tipo cuadrada, diseñada para asegurar la estanquidad con un montaje rápido. Las roscas cuadradas de alta fricción, no pueden abrirse debido a la torsión ejercida por la bomba en el arranque y la parada. La fabricación de las roscas se realiza mediante un proceso especial que consigue que la parte final tenga mayor espesor.
De esta forma se compensa la perdida de pared y por tanto la resistencia del extremo del tubocausado por la rosca, consiguiéndose asi una mayor resistencia a la tracción.
Accesorios de montaje
- La junta tórica suministrada con el tubo desarrolla una doble función, por un lado asegura la estanqueidad y por otro absorbe las vibraciones producidas por la bomba, haciendo que esta tenga un menor desgaste.
- El adaptador inferior que acopla la tubería con la bomba se suministra en acero inoxidable. INOX 304.
- El adaptador superior se suministra también en acero inoxidable. INOX 304.
| Medida | Diámetro exterior (mm) | Carga de rotura final (kg) | Máxima carga de trabajo recomendada (kg) | Máxima presión de trabajo recomendada (kg/Cm2) | Máxima profundidad de la bomba (m) | Código |
|---|---|---|---|---|---|---|
| OD (1 1/4″) | ||||||
| Standard | 42 | 2600 | 1500 | 25 | 250 | GP11/4S |
| OD (1 1/2″) | ||||||
| Standard | 48 | 3000 | 1700 | 26 | 260 | GP11/2S |
| OD (2″) | ||||||
| Standard | 60 | 3800 | 2100 | 20 | 200 | GP2S |
| OD (3″) | ||||||
| Standard | 88 | 7200 | 4410 | 17 | 170 | GP3S |
| OD (4″) | ||||||
| Standard | 113 | 10500 | 5800 | 15 | 150 | GP4S |
